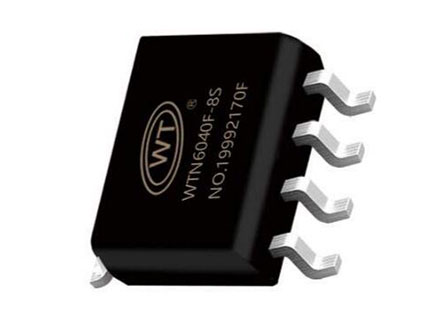

WTN6040F為低成本，高性能的CMOS語音芯片。該芯片最大特點是可進行重復燒寫?，F(xiàn)有 WTN6040F語音芯片可內置40s語音長度。音頻采樣率目前最高可達32kHz，16級音量控制，PWM 輸 出方式。此芯片的時鐘頻率為 13.1072（±3%）MHz。該芯片在 1.8V~5.5V 的寬電壓范圍內工作。

功能簡述

（1） 工作電壓：1.8V~5.5V；

（2） 復位條件：低壓復位（LVR=1.7V）或斷電復位；

（3） 12位PWM純音頻輸出，可直接驅動8Ω/0.5W喇叭；

（4） 支持一線串口，兩線串口控制（最多可以加載 224 段語音,后續有詳解）

（5） 支持 BUSY 狀態輸出（標準程序 BUSY 腳默認為高電平，語音播放過程中為低電平。 另外，串口控制模式下，只有當語音芯片收到正確的語音地址時序 BUSY 腳才會有電 平變化）；

（6） 芯片播放結束后，且IO口（DATA 和 CLK）保持電平穩定（高低電平皆可）1S 后， 芯片進入休眠

選型注意：

1. 芯片的控制方式和輸出方式在燒寫程序時已經設定好，不可以再次更改，訂做芯片時需要 和業務員說明應用要求。

2. 因為 WTN6 上電需要一定的初始化時間(約 100MS 左右)，而且初始化期間無法響應指令， 需完成初始化才能正常接收控制指令。

3. 使用 4R 的喇叭或者并聯喇叭會可能會使芯片 PWM 出現 LATCH-UP 現象，導致無法播放， 需要重新上電才能恢復。

4. WTN6 芯片一線串口控制PWM輸出DEMO板播放效果加通訊時序演示視頻: https://v.youku.com/v_show/id_XNDcwMzM4NzI1Ng==.html?spm=a2h0c.8166622.PhoneSokuUgc_1.dtitle。

管腳描述

應用場景

01）電子智能指紋鎖產品；

02）測溫產品（額溫槍、體溫計、測溫一體機等）；

03）小家電（電飯煲、電磁爐、微波爐、電水壺等）；

04）汽車電子（倒車雷達、行車記錄儀、ETC等）；

05）益智類玩具（搖搖車、籃球機、娃娃機、CS戰槍等）；

06）按摩儀器（眼部按摩儀、頸部按摩儀、筋膜槍等）；

07）煙霧報警器、甲醛檢測儀、一氧化碳報警器、燃氣報警器等；

08）血壓計、血糖儀、電子秤、激光治療儀等；

09）智能水杯、電子藥盒、電動牙刷等；

10）掃地機、拖地機、掃拖一體機等；

11）共享充電寶、洗衣盒、吸收盒、充電樁等；

12）寵物用品（寵物喂食器、貓砂盤、自動喂食器、寵物項圈等）；

13）樓宇對講、可視門鈴、防盜報警器、考勤機等；

14）運動健身器材（跑步機、平衡車、電摩電動車）；

15）嬰兒監護儀、嬰兒監控器、嬰兒搖籃、嬰兒監控攝像頭等。
