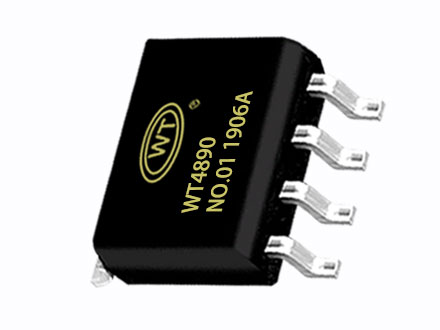

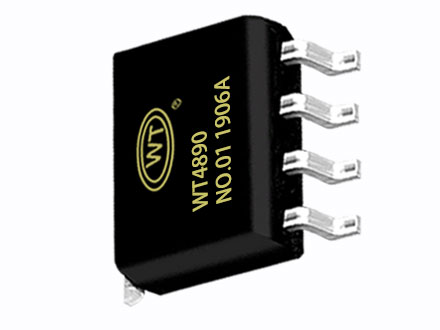

WT4890音頻功放IC主要設計為要求苛刻的移動電話和其他便攜式通信設備的應用程序。它能夠提供0.5W的連續平均功率一個82BTL負載從個5V小于1%的失真(THD+N)DC電源。Boomer音頻功率放大器是專為提供高品質的輸出功率與最小量的的外部元件。WT4890不需要輸出耦合電容或自舉電容,因此就是非常適用于移動電話和其他低電壓應用程序的陽離子,其中最小的功率消耗是一個主要的要求；

WT4890設有低功耗的停機模式,它是通過驅動關斷引腳與實現邏輯低。WT4890包含高級彈出&點擊電路,消除了將在否則會出現噪音導通和關斷的過渡。WT4890是單位增益穩定,可以通過配置外部增益提供節省空間的封裝:微型MSOP8超低電流關斷模式BTL輸出可以驅動容性負載改進彈出&點擊電路中消除噪音導通和關斷的過渡2.2-5.5V工作電壓無輸出耦合電容,緩沖網絡或所需的自舉電容掉電模式下電流0.1uA

功放芯片選型

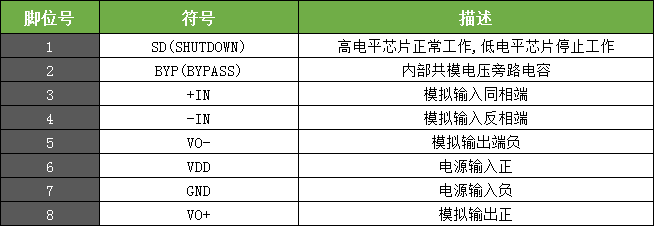

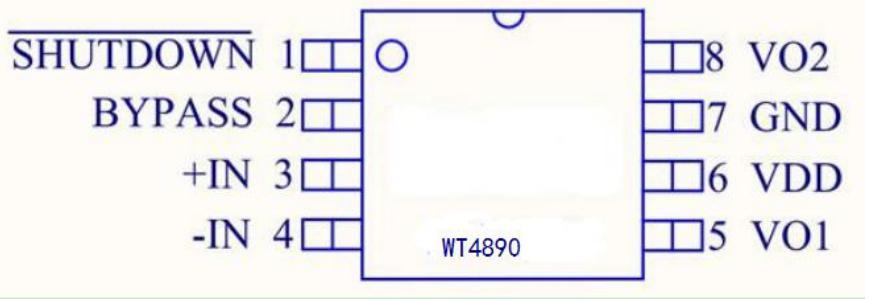

管腳介紹

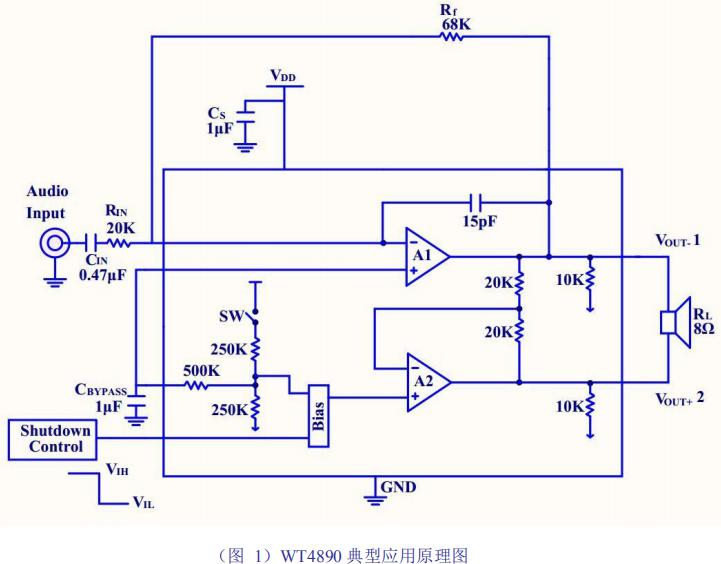

應用原理圖

應用范圍

WT4890音頻功放芯片廣泛應用于藍牙音響、智能家電、報警器、測溫產品、醫療器械、共享充電寶、共享自行車、電子鎖、智能拐杖、消費類電子、驗票閘機、充電樁.......等產品。
