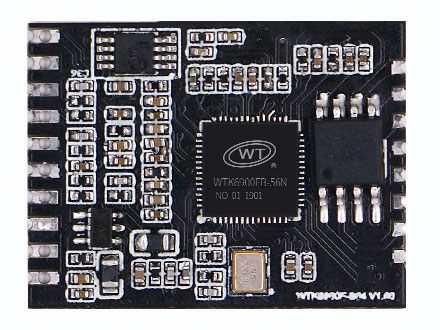

WTK6900F-B04模塊是用于物聯網交互及控制領域的智能MCU模塊。該智能模塊基于深度神經網絡(DNN-HMM)語音識別技術,實現了高識別率、高實時性、本地和云端結合、高度一體化的語音識別及處理功能；可以實現語義識別等特定智能語音交互效果。同時該模塊具備常規MCU的控制及計算處理能力，可以實現各類需要通信及控制的應用。

該模塊從語音輸入開始，語音檢測，語音特征提取及DNN運算完全采用硬件架構設計，軟件主要進行語音解碼和語音播報。該模塊具有較高的運算性能及低成本、低功耗、小尺寸等優勢。在應用方面，該模塊可以支持本地語音檢測、喚醒，以及三百條離線命令詞條的識別,模塊支持回音消除功能，支持雙麥功能。模塊可通過UART將命令推送到設備原有的上位機，實現簡單的語音交互接口。

注釋?zhuān)?/span>離線命令詞自學習是指在非聯網狀態，用戶通過語音對話的方式，更改默認的命令詞；后續用戶可以通過改設定的特定命令詞進行語音識別。該種更改方式滿足終端用戶的個性化自定義的需求，可以給客戶帶來更好的用戶體驗。離線命令詞自學習可存儲模板數量，最多為15個。

應用視頻演示

特征說明

★ CPU

   ARM Cortex-M4F，最高運行頻率200MHz

★ 存儲器

   內置 512KB SRAM

★ 智能語音交互引擎

   內置 ASR 硬件加速引擎：

   語音活動檢測引擎（VAD），支持 VAD 參數可調

   語音特征提取引擎（FE）

   支持本地語音識別解碼

   支持低功耗語音喚醒

   支持回音消除功能

★ 外設接口

   內置 1 路 UART 接口

   內置 1 路 SPI 接口

★ 時鐘及復位

   支持外接晶體和有源晶振

   內置 PLL

   內置上電及欠壓復位電路

★ 電源管理及低功耗

   IO 供電：3V

   內核供電：1.2V

   支持睡眠待機模式

★ 看門狗

   內置獨立看門狗和窗口看門狗

   支持超時產生中斷或復位

★ ADC 轉換器

   內置 2通道 16bit SAR ADC

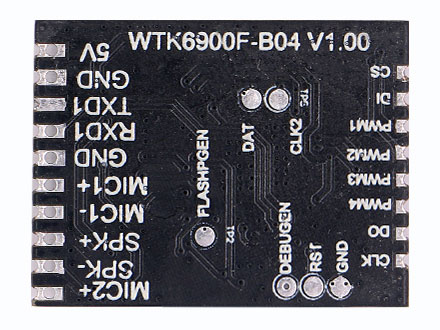

硬件描述

應用場景

主要應用在智能家電（白電、廚電、生活電器、小家電等）智能衛浴、智能照明、智能機電、智能家居、酒店客控等

功能使用說明

命令詞列表

使用步驟

注冊功能：

系統喚醒狀態下（標準demo喚醒詞為“智能管家”），用戶通過念命令詞“學習喚醒詞”和“學習命令詞”進入注冊模式。根據播報語音提示，  然后念三次自定義的命令詞完成注冊。注冊過程中，模型根據錄入的三次自定義語音實現特征提取和學習，并為該命令詞創建特征模板并保存。注冊完成后，語音播報“注冊成功”。

識別時，用戶念自定義命令詞，模型將該詞的語音特征與存儲 空間中的各個注冊模板進行相似度比較，將相似度高的注冊模板與當前語音進行匹配，認為當前語音為匹配的注冊命令詞，從而完成識別進行相關余令詞操作。

注冊功能：

注冊過程中，用戶只需要念命令詞“重新注冊”重新進行注冊。

退出注冊功能：

1、進入注冊模式后，用戶可以念命令詞“退出注冊”退出注冊模式。

2、注冊成功后自動退出注冊

刪除功能：

用戶通過念命令詞“我要?jiǎng)h除”進入刪除模式，進入刪除模式后，支持三種方式：

1、刪除喚醒詞，用戶念該命令詞時，會刪除所有注冊的喚醒詞。

2、刪除命令詞，用戶念該命令詞時，會刪除所有注冊的命令詞。

3、全部刪除，用戶念該命令詞時，會刪除所有注冊的喚醒詞和命令詞。

退出刪除功能：

進入刪除模式時，用戶可以念命令詞“退出刪除”退出刪除模式。

注意事項

a) 注冊必須在安靜環境下、正常語速、聲音洪亮、距離 0.5~1 米，噪聲環境下很難注冊成功，安靜情況注冊成功好，噪音狀態識別良好。

b) 注冊的詞不超過 5 個字。

c) 如果多次注冊失敗，可能是第一次注冊的聲音存在噪音，這時需用命令詞“重新注冊” 進行重新注冊命令詞。

d) 注冊成功后，其他人說新注冊的命令詞也可以生效，對方言普通話以及口音兼容較好。

常見問答

Q1:如果多次注冊失敗怎么處理？

A1.1：可能是第一次注冊時，周?chē)性胍舾蓴_，導致后續注冊不成功，用戶可以再安靜環境

下，說命令詞“重新注冊”就可解決。

A1.2：可能注冊的語音太短或者太長，建議 3~5 個字，正常語速注冊。

Q2:如果進入注冊模式，說語音，無任何反饋，怎么處理？

A2.1 可能是聲音太小了，注冊時提高了 VAD 的閾值，所以請?jiān)?0.5 米內，聲音洪亮進行注

冊。

A2.2：可能是系統退出喚醒狀態。請先喚醒后，再進行注冊。

Q3：使用自定義的喚醒詞，有時候連續播放 2 次反饋聲音

A3：當自定義的喚醒詞與某些詞條比較像的時候，這種情況會出現連續播放 2 次聲音，后續產品化中通過邏輯可以消除該情況。同時也建議自定義的詞條與命令詞盡量不要相近。
