WT8623是一款35W單聲道高效D類音頻功率放大電路。先進的EMI抑制技術使得在輸出端口 采用廉價的鐵氧體磁珠濾波器就可以滿足EMC要求。WT8623單通道音頻功率放大器是為需 要輸出高質量音頻功率的系統設計的,采用表面貼裝技術,只需少量的外圍器件,便使系統具備高質量的音頻輸出功率。WT8623內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。

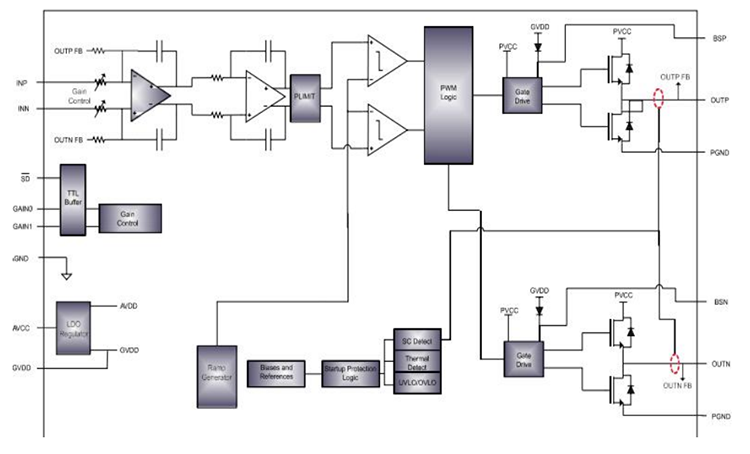

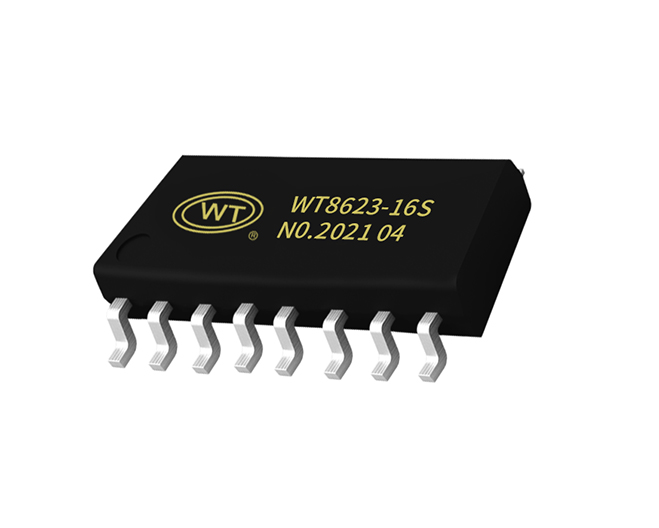

WT8623在單面PCB的情況下,供電電壓在9V以內,可驅動低至2Ω負載的揚聲器,最高可提供18W的連續功率;在供電電壓15V以內,可以驅動低至4Ω負載的揚聲器,提供32W的連續功率;WT8623在雙面PCB的情況下,驅動4Ω負載可以提供32W的連續功率.WT8623具有高達92%的效率,使得在播放音樂的時候無需額外的散熱器。WT8623提供纖小的ESOP16封裝形式供客戶選擇,可以為客戶節省可觀的PCB面積,其額定的工作溫度范圍為-40℃至85℃。

產品特點

1、雙面PCB輸出功率 Poat 10%THD+N. VDD=12V@RL=4Ω 20W Poat 10%THD+N. VDD=16V@RL=4Ω 32W

2、效率高達92%,無需散熱片，較大的電源電壓范圍5.7V~17V

3、免濾波功能 揚聲器保護包括可調功率限制器加直流保護

4、輸出管腳方便布線布局

5、良好短路保護和具備自動恢復功能的溫度保護

6、良好的失真和防噗聲功能

7、四級增益可調

功放芯片選型表

WT8623功放模塊使用說明

1. SPK+、SPK-腳為模塊的音頻輸出腳，外接喇叭，可外接4Ω 30W的喇 叭

2. VDD和GND腳為模塊的供電腳，供電范圍為5.7-17V

3. EN腳為功放的使能腳，EN腳為高電平時，功放芯片工作；EN腳為低電 平時，功放芯片不工作

4. 第五腳GND腳為共地腳，可用于功放模塊和語音模塊之間的共地，如果 功放模塊和語音模塊為同一電源供電時可不接

5. DAC腳為音頻輸入腳，音頻信號通過DAC腳輸入給功放芯片

典型應用圖及說明

 管腳介紹

應用范圍：

1）LCD

2）TV

3）家庭音響系統
