WT2605XB04-C是深圳唯創知音電子有限公司研發的一款高品質MP3語音編解碼模組，內含一個功能強大的DSP（數字信號處理器）核心，通過UART接口與外部器件進行訪問以及數據交互，操作簡單；模組內置的模擬接口為用戶提供高品質的音頻輸入和輸出,例如通過MIC采集聲音編碼為128Kbps的碼流進行輸出，或者通過UART接口接收MP3音頻數據流解碼播放。

管腳介紹

模組總共有20個管腳，如下所示：

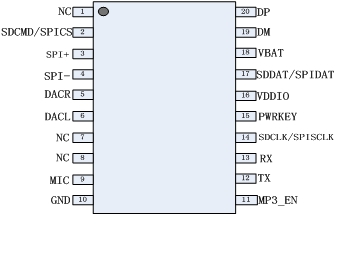

圖表2 - WT2605XB04-C模組管腳分布

模塊編解碼流程

WT2605XB04-C模組上電默認在解碼模式，通過PWRKEY腳進行切換，PWRKEY腳內部帶上拉，當檢測到低電平時，WT2605XB04-C模組切換為編碼模式，此時通過MIC采集的數據會編碼為MP3數據(128Kbps)，通過UART接口發送出去；當PWRKEY腳恢復為高電平時自動切換為解碼模式。在解碼模式下，UART接口接收到的MP3數據會自動解碼并通過DAC輸出模擬信號。

產品應用范圍

WT2605XB04-C模組可廣泛應用在無線廣播設備，多媒體教學設備、網絡收音機、電子導航系統、發聲醫療設備等行業。
